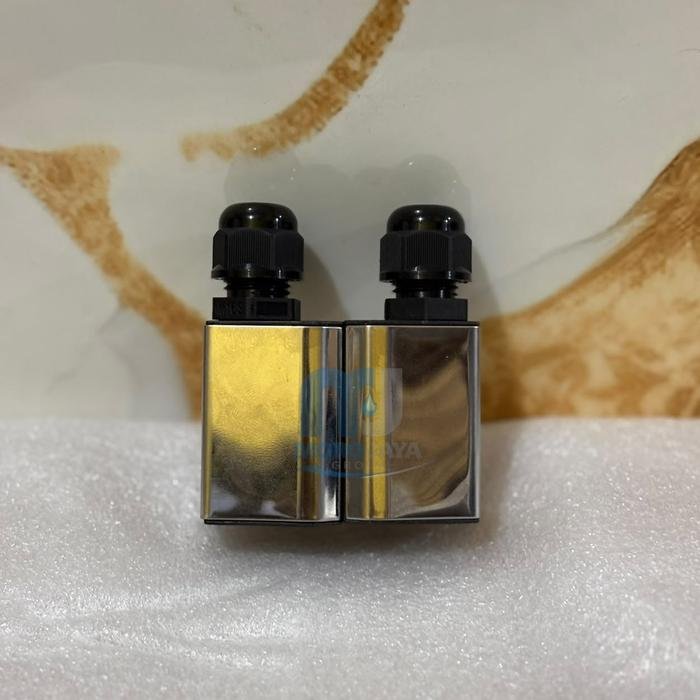

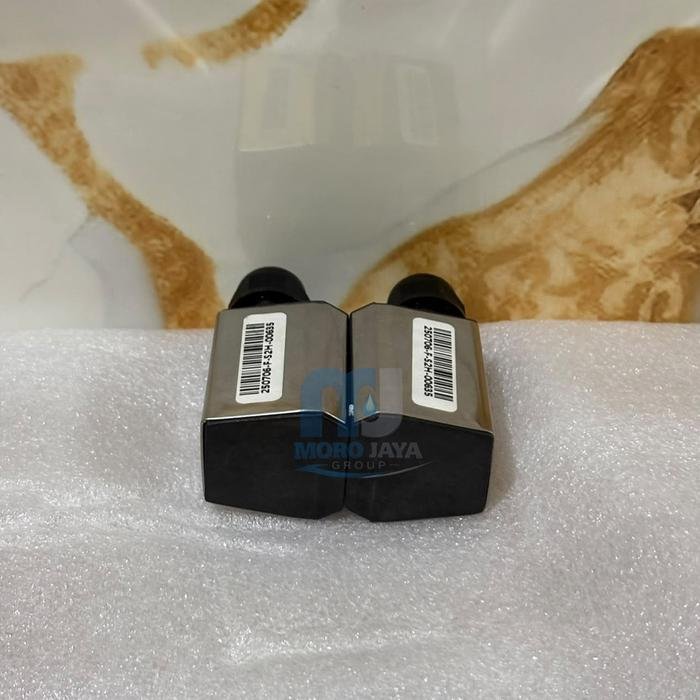

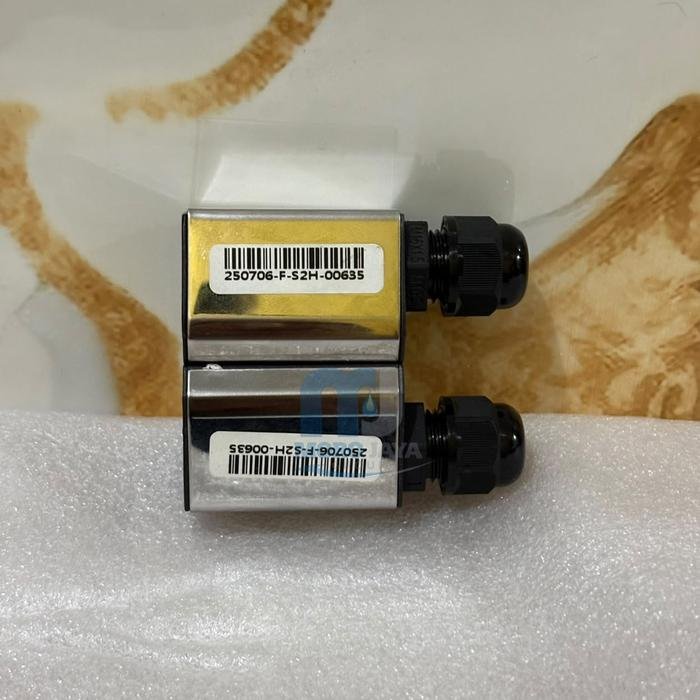

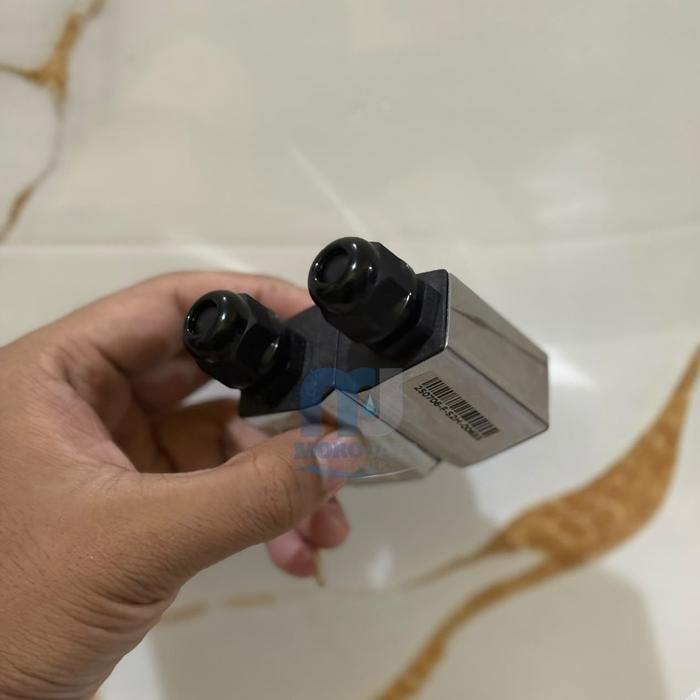

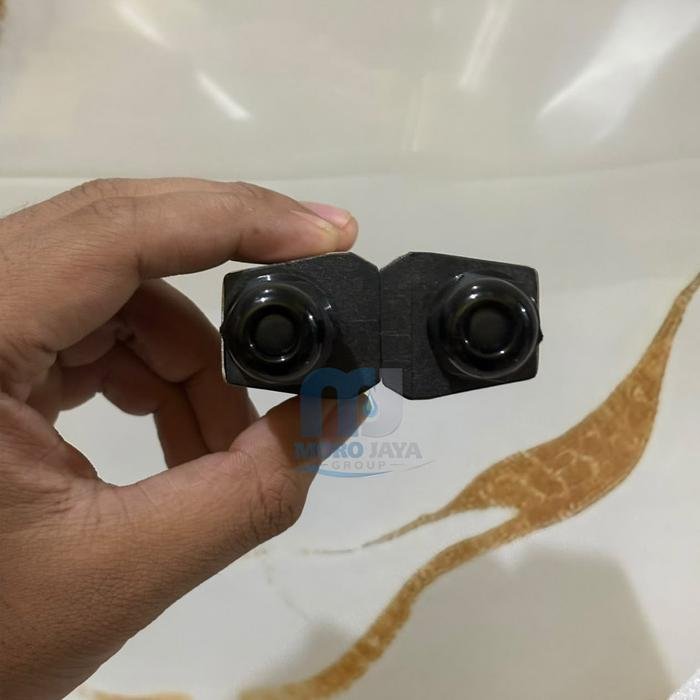

Transducer ultrasonic flow meter S2 adalah sensor jepit (clamp-on) untuk pipa berdiameter DN15 sampai DN100 mm. Bekerja pada frekuensi 1 MHz dengan rentang suhu 0 sampai 160 °C, berbahan plastic alloy dan berproteksi IP65.
Spesifikasi Teknis Transducer S2
| Tipe | S2 |
| Diameter pipa | DN15–DN100 mm (1/2–4 inci) |
| Rentang suhu | 0–160 °C |
| Frekuensi | 1 MHz |
| Material | Plastic alloy |
| Tingkat proteksi | IP65 |
| Metode pemasangan | V (N/W) |
| Magnetis | Ya |
| Kompatibel dengan | TDS-100H |
| Berat kirim | 1.0 kg |
Keunggulan
- Tidak memotong pipa. Sensor dijepit di permukaan luar pipa, sehingga pengukuran dapat dipasang tanpa menghentikan aliran atau membongkar jalur.
- Tidak menimbulkan kerugian tekanan. Karena tak ada bagian yang masuk ke dalam aliran, tekanan jalur sama sekali tidak berkurang.
- Rentang suhu sampai 160 °C. Layak untuk jalur air panas dan fluida proses bersuhu tinggi.
- Untuk pipa DN15–DN100 mm (1/2–4 inci). Menutup rentang diameter yang lazim pada instalasi gedung maupun industri.
Aplikasi yang cocok
- Pengukuran debit air bersih pada gedung dan kawasan industri
- Audit konsumsi air dan neraca aliran instalasi
- Pengukuran aliran pada sistem HVAC dan air pendingin
- Pemantauan jalur proses tanpa menghentikan operasi
- Verifikasi flow meter terpasang yang dicurigai menyimpang
Cara kerja flow meter ultrasonik
Sepasang transducer memancarkan pulsa suara menyerong melintasi pipa, satu searah aliran dan satu melawan arah. Pulsa yang bergerak searah aliran tiba lebih cepat, dan selisih waktu tempuh itulah yang dihitung menjadi kecepatan aliran, lalu dikalikan luas penampang pipa menjadi debit. Karena hanya membaca dari luar, metode ini tidak menyentuh fluida sama sekali. Penjelasan lengkapnya ada pada artikel ultrasonic flow meter. Transducer ini dipasangkan dengan unit TDS-100H.
Catatan pemasangan
Ketepatan hasil sangat bergantung pada penempatan. Sediakan bagian pipa lurus minimal sepuluh kali diameter di sisi hulu dan lima kali diameter di sisi hilir sensor. Bersihkan permukaan pipa sampai bebas karat dan cat yang mengelupas, lalu gunakan gel akustik secukupnya — rongga udara sekecil apa pun antara sensor dan pipa membuat sinyal hilang sama sekali.
Konsultasi teknis
Lihat pilihan lain di kategori Instrumentasi & Alat Ukur atau hubungi tim teknis kami untuk penawaran.
